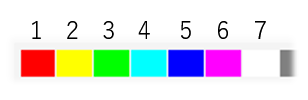

Inventor 図面の色パレットと AutoCAD の標準色（7色）の対応

Inventor の図面（idw）を AutoCAD の図面（dwg）にエクスポートする際、AutoCAD の標準色（7色）に合わせたいので、Inventor の図面テンプレートで色を設定したい、という声をよく聞きます。

Inventor の色パレットのどれが AutoCAD の標準色に該当するのかわかれば、Inventor でわざわざ RGB で色を作る手間が省けますよね。

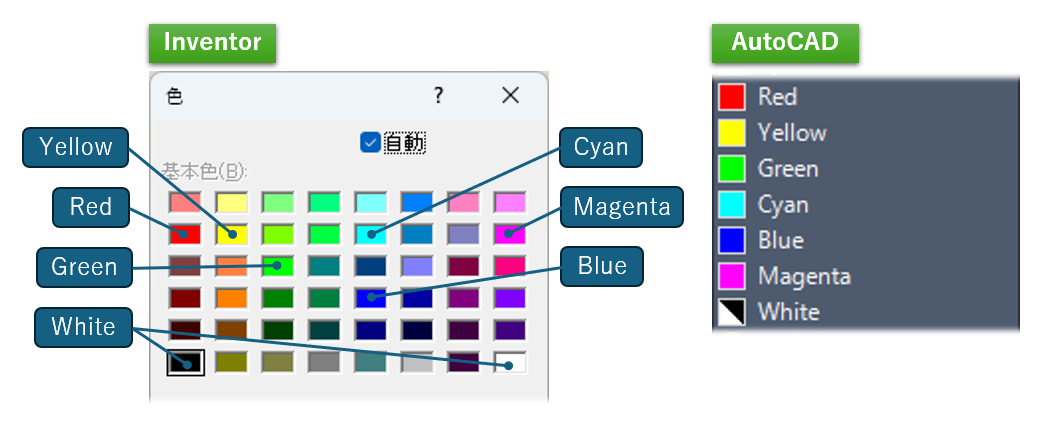

そこで、Inventor の色パレットと AutoCAD の標準色の対応を調べてみました。

エクスポート時のポイント

Idw を AutoCAD の dwg にエクスポートする際は、次の設定も忘れずに

「コピーを名前を付けて保存」でファイルの種類から「AutoCAD DWG ファイル (*.dwg) 」を選択
続いて「オプション」→「DWG 図面ファイルのエクスポートオプション」ウィザード 2 画面目「マッピングオプション」→「一般」タブで「エンティティと画層に対してAutoCAD 色インデックスを使用」にチェック

※ この設定で、Inventor の色が AutoCAD の ACI番号にマッピングされます。
